三次風管彎頭磨損嚴重的解決辦法
日期:2020-06-08 18:09 關注: 次
我公司φ4.8m×74m回轉窯三次風管彎頭用莫來石澆注料，一般使用約1個月，澆注料就疏松、剝落，損壞嚴重。后來將澆注料厚度由250mm加厚到300mm，使用時間也不足2個月。為此，于2011年12月檢修時，對三次風管彎頭到分解爐人口處進行了改造，下面建湖遠達小編來指導下各位朋友吧。
1解決措施
1）在三次風閘閥兩側的三次風內壁上用廢舊到火磚砌筑寬400mm、厚200mm、高1200mm的擋風墩，使三次風通過三次風閘閥進人彎頭時改變風向（見圖1)，減少三次風對彎頭處耐火材料的磨損，延長耐火材料的使用壽命。

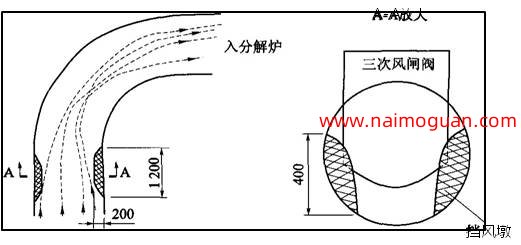

圖1擋風墩設置及三次風流向
2）將三次風管彎頭外側澆注料厚度由300mm改為200mm，再在澆注料表面用廢舊硅莫磚砌筑一層保護層（見圖2），增加該位置的抗磨損度。
圖2三次風管彎頭澆注料和耐火磚示意
2效果
改造后，因為三次風閘閥兩側有擋風墩，造成三次風通風面積減小，調整三次風閘閥確保三次風通風面積不變。開機后沒有因為爐窯用風不匹配，而造成產質量的波動；生產中三次風管彎頭處內襯未出現磨透現象，使用周期長達2年。2014年1月份檢修時發現三次風閘閥兩側擋風墩完好，三次風管彎頭處耐火磚磨損100mm左右，嚴重處磨損150mm；拆除耐火磚后，澆注料完好，只需重新砌筑耐火磚即可。
此項改造所用材料為回轉窯更換耐火磚時的廢舊磚，根據我公司未改造前該部位澆注料磨損狀況，預計每年澆注料節省30t，節省資金10多萬元。
上一篇：選煤廠耐磨管道修補技術 下一篇：耐磨陶瓷在電站風機葉輪上的應用及存在的問題
產品導航
